雷蒙磨配件概括及結構設計圖展示
發布日期：2017-01-06
提起雷蒙磨配件，大家首先想起來的可能就是磨輥磨環的重要部分，其實組成磨粉設備的配件有上百多種，大到機殼、料倉，小到螺栓螺母等，甚至有些配件及時磨粉行業人員都叫不上名字，磨機配件究竟有哪些部分組成呢？外觀怎樣？什么作用？使用壽命如何呢？
磨粉生產線組成結構：從生產線外觀可以清楚分辨出磨機整機由顎破、斗式提升機、料倉、振動給料機、主機（研磨部分和篩分部分）、風機、管道、集粉器、除塵器等幾大部分組成，這些組成機構均是從外觀就是判斷，而雷蒙機配件多數藏在磨機內部，不易發現，例如：磨輥套上壓蓋、鏟刀架下盤、襯板襯套、彈簧、彈簧拉軸、風道護板、鏟刀刃、鏟刀座、墊片、密封墊片、鉸座、鉸座蓋板、磨輥、模擔軸、磨輥吊架、磨輥軸、磨環、四氟乙烯墊、小錐齒輪、葉片、壓蓋、壓蓋螺母等大大小小數百個零部件組合而成。下圖為簡單磨機內部結構圖，今天我們將找?guī)讉€(gè)典型的零部件介紹下其設計原理、材質組成及主要作用。
第一、磨輥磨環，對此大家都比較了解，材質高錳鋼耐磨材質，鑄造而成，是磨粉機的主要研磨件，也是易損件，磨輥總成結構圖如下所示，磨輥因長期研磨工作，磨損較快，為避免磨損可改建結構或者適時保養檢修，如新型高壓雷蒙磨磨輥上采用高壓彈簧直至，在很大程度上提高了產量，外力作用下磨輥磨損仍可以繼續工作也提高了磨輥磨環易損件的使用壽命。

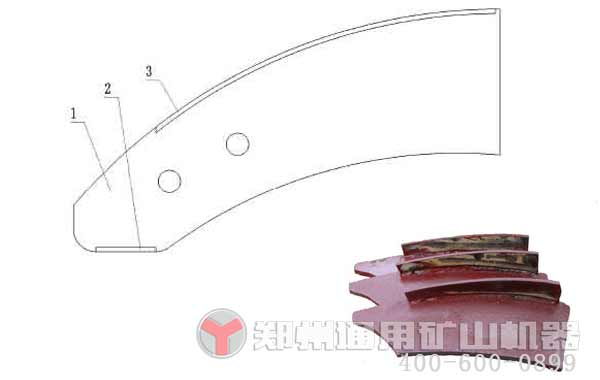

第二、鏟刀在研磨過程是物料的主要載體，將物料恰到好處的送到磨輥磨環之間進行研磨，鏟刀相對材質要求較寬，但耐磨性在品質考量中也非常關鍵，初期鏟刀與磨盤連接一體式結構設計，一旦損壞需要連同磨盤整體更換，費用高、成本大、更換維修不便，現在新型雷蒙機鏟刀單獨設計，一致?lián)p壞可直接更換，歐版式雷磨機更采用曲面型設計使承載物料量更大，產量更高，另外還要說明的是鏟刀磨輥的數量都是由規定型號的磨機決定的，且鏟刀與磨輥數量保持一致。

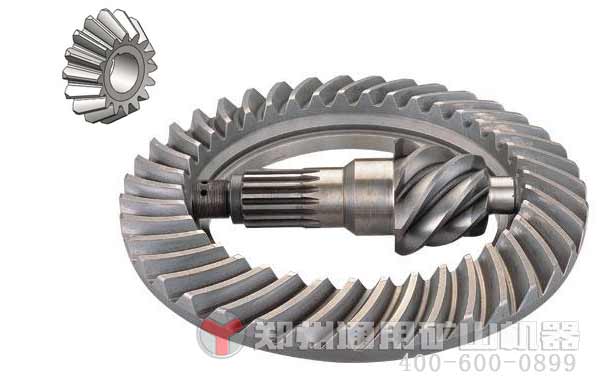

第三、錐齒輪傳動裝置，齒輪傳動不是每臺磨粉機都有，它是連接減速機與主機之間，實現磨機轉速減速的作用，齒輪傳動對潤滑作用要求嚴格，不同型號磨機潤滑劑選擇也有規定，齒輪是整機動能傳輸?shù)耐ǖ?，傳?dòng)效果直接代表磨粉設備生產結果。
第四、磨輥軸及軸承，連接在磨輥和梅花架之間，也是重要的傳動裝置，軸承與齒輪相比更已損壞，已發生磨損、抱死等故障，因工作環境限制，雷蒙機軸承配件對密封要求很高，例如密封墊、油封等密封措施，為了防止粉塵進入影響軸承傳動或造成潤滑劑污染等問題。
第五、橡膠套、墊片屬于類似作用部件，起到減震防磨損的作用，他們也是磨粉生產線為數不多的軟性材料之一，對保護軸承架及他們部件效果很好。
第六、分析機、風機葉片，分別安裝在分析機、風機內部，起到旋轉選粉的作用，這些部件不易磨損，但隨著工作時間加長也會出現磨損問題，風機葉片磨損或不正常旋轉影響整機風量的傳輸，分析機作為成品合格檢驗機構，如果葉片磨損嚴重成品質量就受影響，會出現成品顆粒過粗等問題。
組成磨粉工藝的部件甚多，以上是幾種比較重要且常見的配件，這些零部件都有生產中因各種原因遭受損壞的風險，特別是磨輥、磨環、鏟刀、軸承的易損件更換頻繁可在廠房備用一份，葉片、膠套等損壞幾率低，可適量備存，像其他壓蓋、螺母、彈簧拉軸等幾乎不會損壞可伴隨磨機一直使用，但不論哪種雷蒙磨配件，價格高低，都是磨粉設備重要的組成部分，缺一不可。
雷蒙磨粉設備配件更換須知：
1、配件的選擇是關鍵，不同廠家配件尺寸存在一定的差異，需要核實尺寸后購買，建議更好從原廠家訂購。
2、配件安裝中要正確的拆卸、安裝配件，否則會影響磨機性能。
3、拆卸過程中，零部件的排放應規整，輕拿輕放，特別是磨輥磨環等精密部件。
4、有些部件更換時要注意清洗、潤滑，例如軸承、齒輪等。
如何購買到合適的磨粉機配件？鄭州通用專業生產磨粉設備，多數配件為國標產品，也可定制生產，因廠家直銷，在雷蒙機價格上有很大的優勢，通用在此總結幾點購買技巧：考量市場、對比廠家、實地考察、眼見為實、敲定方案。通用磨機廠家熱線：0371-67828877。
